클립보드 기능 구현

이번에는 자주 사용하는 기능인 C&P(Copy & Paste)를 구현해 보도록 하겠습니다.

C&P를 구현하기 위해서는 이미지를 DIB(장치 독립 비트맵;Device Independent Bitmap)으로 변환하여 클립보드 영역에 넘겨주거나, 클립보드 영역에서 데이터를 받아오면 됩니다.

클립보드 영역으로 데이터를 넘겨주기 위하여 CopyClipBoard맴버함수, CopyToHandle 맴버 함수를 추가하여, ID_EDIT_COPY이벤트 핸들러에 등록합니다.

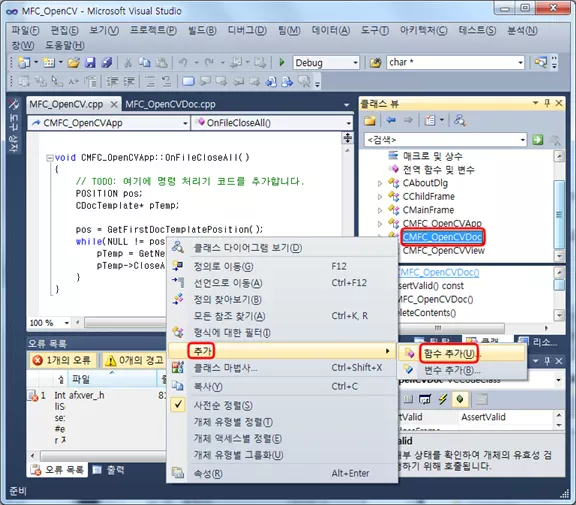

먼저 CopyClipBoard 맴버 함수를 Doc Class에 작성하겠습니다.



다음과 같이 코딩합니다.

HANDLE hDIB = CopyToHandle(m_pCopyImage);

if(::OpenClipboard(AfxGetMainWnd()->GetSafeHwnd())){

        if(::EmptyClipboard()){

                if(NULL == ::SetClipboardData(CF_DIB, hDIB)){

                        AfxMessageBox(TEXT("클립보드에 영상을 저장하는 도중 오류가 발생했습니다."));

                }

        }

}

::CloseClipBoard();

이번에는 아까와 같은 방법으로 CopyToHandle 맴버 함수를 작성합니다.





다음과 같이 코딩합니다. (출처 : 오픈소스 OpenCV를 이용한 컴퓨터 비전 실무 프로그래밍 p237)

       int nChannels = image->nChannels;

        int bpp = 8*nChannels;

        IplImage *flip_image = cvCloneImage( image );

        cvFlip( image, flip_image, 0 );

        int bmpDataSize = flip_image->imageSize;

        // 비트맵 헤더 구성

        BITMAPINFOHEADER bmpHeader;

        bmpHeader.biSize = sizeof(BITMAPINFOHEADER); // 이 구조체의 크기

        bmpHeader.biHeight = image->height; // 영상의 높이

        bmpHeader.biWidth = image->width;   // 영상의 너비

        bmpHeader.biPlanes = 1; // 비트 플레인 수 (항상 1임)

        bmpHeader.biBitCount = bpp; // 한 화소당 비트 개수

        bmpHeader.biCompression = BI_RGB; // BI_RGB : 압축하지 않음

        bmpHeader.biSizeImage = bmpDataSize; // 영상의 크기

        if(8 == bpp) bmpHeader.biClrUsed = bmpHeader.biClrImportant  = 256;

        else if(24 == bpp) bmpHeader.biClrUsed = bmpHeader.biClrImportant  = 0;

        int bmpAllSize = sizeof(BITMAPINFOHEADER) + sizeof(RGBQUAD)*256 + bmpDataSize*sizeof(char);

        HGLOBAL hDIB = (HGLOBAL)::GlobalAlloc(GMEM_MOVEABLE| GMEM_ZEROINIT,

                                                                                  bmpAllSize );

        if(NULL == hDIB) return NULL;

        LPSTR pDIB = (LPSTR)::GlobalLock((HGLOBAL)hDIB);

        memcpy( pDIB, &bmpHeader, sizeof(BITMAPINFOHEADER) );



        if(8 == bpp){

                RGBQUAD palette[256];

                memcpy( pDIB+sizeof(BITMAPINFOHEADER), palette, sizeof(RGBQUAD)*256 );

                memcpy( pDIB+sizeof(BITMAPINFOHEADER)+sizeof(RGBQUAD)*256,

                                flip_image->imageData, bmpDataSize );

        }

        else if(24 == bpp){

                memcpy( pDIB+sizeof(BITMAPINFOHEADER),

                                flip_image->imageData, bmpDataSize );

        }

        ::GlobalUnlock((HGLOBAL)hDIB);

        cvReleaseImage( &flip_image );



        return hDIB;

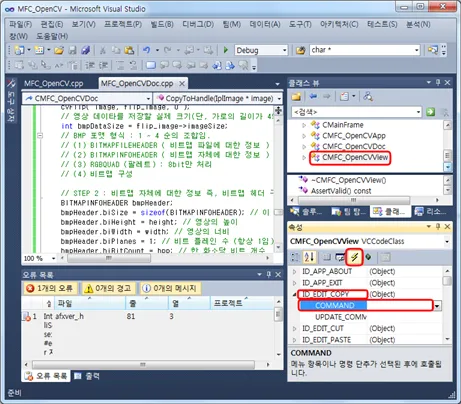

이제 ID_EDIT_COPY에 대한 이벤트 핸들러만 수정해 주면 끝입니다.

이벤트 핸들러를 수정하기 위해 다음과 같이 합니다.

void CMFC_OpenCVView::OnEditCopy()

{

        // TODO: 여기에 명령 처리기 코드를 추가합니다.

        CMFC_OpenCVDoc* pDoc = GetDocument();

        ASSERT_VALID(pDoc);

        pDoc->CopyClipBoard( pDoc->m_CvvImage.GetImage() );

}

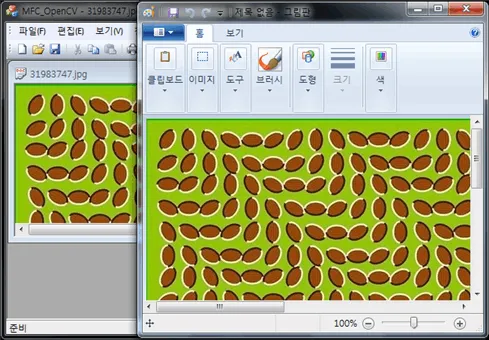

프로그램에서 Copy하여 그림판 같은 곳에 Paste했을 때 정상적으로 동작한다면 성공.



이번에는 Paste기능을 구현해 보도록 하겠습니다. Paste는 Copy의 역순입니다.

CreateFromHandle맴버 함수를 작성하고, ID_EDIT_PASTE에 이벤트 핸들러를 등록하고, 마지막으로 클립보드 영역에 DIB 데이터가 존재할 경우에만 ID_EDIT_PASTE가 동작하도록 하기 위해서 OnUpdateEditPaste 맴버 함수를 작성하겠습니다. 이번에는 모든 함수가 App Class에서 작성될 것이고, 코드만 첨부합니다.

void CMFC_OpenCVApp::OnEditPaste()

{

        // TODO: 여기에 명령 처리기 코드를 추가합니다.

        POSITION pos = GetFirstDocTemplatePosition();

        CDocTemplate *pTemplate = GetNextDocTemplate(pos);

        CMFC_OpenCVDoc *pDoc = (CMFC_OpenCVDoc* )pTemplate->OpenDocumentFile(NULL);



        if( pDoc ){

                HANDLE hDIB = NULL;

                if (::OpenClipboard(AfxGetMainWnd()->GetSafeHwnd())) hDIB = ::GetClipboardData(CF_DIB);



                if( hDIB ){

                        IplImage *image = CreateFromHandle( hDIB );



                        pDoc->m_CvvImage.CopyOf( image, image->nChannels*8 );



                        POSITION pos = pDoc->GetFirstViewPosition();

                        CMFC_OpenCVView *pView = (CMFC_OpenCVView *)pDoc->GetNextView(pos);



                        CSize sizeTotal = CSize(pDoc->m_CvvImage.Width(),

                        pDoc->m_CvvImage.Height());



                        pView->SetScrollSizes(MM_TEXT, sizeTotal);

                        pView->ResizeParentToFit(FALSE);

                }



                ::CloseClipboard();

        }

}

IplImage * CMFC_OpenCVApp::CreateFromHandle(HANDLE hDIB)

{

    LPSTR pDIB = (LPSTR)::GlobalLock((HGLOBAL)hDIB);

    BITMAPINFOHEADER bmpHeader;

    memcpy( &bmpHeader, pDIB, sizeof(BITMAPINFOHEADER) );



    int height = bmpHeader.biHeight;

    int width = bmpHeader.biWidth;

    int nChannels = bmpHeader.biBitCount/8;

    int bmpDataSize = bmpHeader.biSizeImage;

    char *imageData = (char *)calloc( bmpDataSize, sizeof(char) );



    if(8 == bmpHeader.biBitCount)

        memcpy( imageData, pDIB+sizeof(BITMAPINFOHEADER)+sizeof(RGBQUAD)*256,

                bmpDataSize );

    else if(24 == bmpHeader.biBitCount)

        memcpy( imageData, pDIB+sizeof(BITMAPINFOHEADER), bmpDataSize );



    IplImage *flip_image = cvCreateImage(cvSize(width,height), IPL_DEPTH_8U, nChannels);

    memcpy( flip_image->imageData, imageData, bmpDataSize );



    IplImage *recover_image = cvCloneImage( flip_image );

    cvFlip( flip_image, recover_image, 0 );



    ::GlobalUnlock((HGLOBAL)hDIB);



    free(imageData);

    cvReleaseImage( &flip_image );



    return recover_image;

}

void CMFC_OpenCVApp::OnUpdateEditPaste(CCmdUI *pCmdUI)

{

        // TODO: 여기에 명령 업데이트 UI 처리기 코드를 추가합니다.

        if( !IsClipboardFormatAvailable(CF_DIB) ) pCmdUI->Enable( FALSE );

}



App Class의 헤더 파일에 #include 를 추가해 줘야 합니다.
